Перед началом любого строительства недостаточно просто иметь готовый проект здания. Его ещё необходимо правильно перенести с чертежей на реальную территорию. Именно для этого проводятся разбивочные работы в геодезии.
Эти работы позволяют точно определить расположение будущего объекта на участке, обозначить границы фундамента, оси здания и другие важные элементы. От качества выполнения разбивки зависит, насколько точно построенное сооружение будет соответствовать проектной документации.
Даже небольшое отклонение на начальном этапе может привести к серьёзным последствиям: смещению конструкций, проблемам при монтаже и дополнительным расходам на исправление ошибок.
Как проходят разбивочные работы в строительстве
Разбивочные работы представляют собой комплекс геодезических мероприятий, во время которых проектные данные переносятся непосредственно на строительную площадку.
Если объяснить простыми словами, специалисты берут информацию из проекта и показывают строителям, где именно должны находиться будущие элементы здания.
Во время работ геодезисты определяют:
- положение основных осей здания;
- координаты характерных точек;
- границы будущего фундамента;
- отметки высоты;
- расположение инженерных элементов.
Для этого используется профессиональное оборудование: электронные тахеометры, спутниковые системы, нивелиры и лазерные приборы.
Сначала специалисты изучают проектную документацию и анализируют исходные данные. Затем на местности создаются ориентиры, по которым в дальнейшем выполняется строительство.

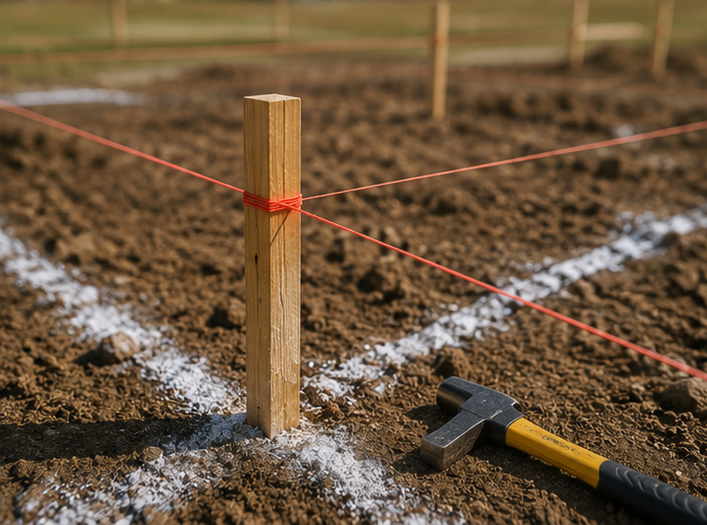

Все полученные точки закрепляются специальными знаками или временными сооружениями. Это необходимо для того, чтобы строители могли использовать их в процессе возведения объекта.
Разбивочные работы выполняются не только перед началом строительства. На разных этапах специалисты могут повторно проверять положение конструкций, чтобы убедиться в соответствии выполненных работ проекту.
Разновидности разбивочных работ
В зависимости от назначения и этапа строительства выделяют несколько видов геодезической разбивки.
Основные разбивочные работы
Это первоначальный этап, во время которого определяется общее расположение будущего объекта.
Специалисты переносят на участок главные оси здания и закрепляют основные точки. Именно они становятся основой для дальнейшей работы.
Детальная разбивка
После определения основных параметров выполняется более точная разметка отдельных элементов.
В процессе детальной разбивки определяют:
- положение стен;
- расположение колонн;
- места установки оборудования;
- элементы фундамента;
- технологические отверстия.
Такие работы особенно важны при строительстве сложных объектов, где требуется высокая точность.
Высотная разбивка
Этот вид работ связан с определением вертикальных отметок. Геодезисты устанавливают уровень основания, этажей, перекрытий и других конструкций.
Ошибки по высоте могут привести к серьёзным проблемам при монтаже здания.
Исполнительная разбивка
Проводится уже после выполнения строительных операций. Специалисты проверяют, насколько фактическое положение объекта соответствует проекту.
Такая проверка помогает своевременно выявить отклонения и устранить их до завершения строительства.
Геодезические разбивочные работы: основные этапы
Полный комплекс разбивочных мероприятий включает несколько последовательных этапов.
Создание разбивочной геодезической сети
Первым делом необходимо создать основу, от которой будут выполняться все последующие измерения.
Разбивочная сеть представляет собой систему закреплённых точек с известными координатами. Эти точки располагаются таким образом, чтобы специалисты могли точно определить положение будущего объекта.
При создании сети учитываются:
- особенности участка;
- размеры строительства;
- расположение соседних объектов;
- требования проекта.
Точки закрепляют так, чтобы они сохранялись на протяжении всего периода строительства и не мешали проведению работ.
От качества создания геодезической сети зависит точность всей последующей разбивки.
Геодезическая подготовка проекта
Перед выходом на объект специалисты выполняют подготовку проектных данных.
На этом этапе анализируются чертежи, схемы и техническая документация. Из проекта выделяются основные оси, координаты и размеры, которые необходимо перенести на местность.
Геодезист проверяет:
- правильность исходных данных;
- взаимное расположение элементов здания;
- соответствие координат;
- возможность выполнения разбивки на участке.
Если в проекте обнаруживаются неточности, их необходимо устранить до начала строительных работ.
Грамотная подготовка помогает избежать ошибок непосредственно на площадке и значительно ускоряет процесс.
Разбивочные работы
После подготовки начинается непосредственный перенос проектных данных на территорию.
Специалисты с помощью оборудования определяют необходимые точки и закрепляют их на местности. Например, сначала могут быть вынесены главные оси здания, затем – контуры фундамента и отдельные конструктивные элементы.
Основные действия включают:
- установку оборудования;
- определение координат;
- перенос точек;
- закрепление осей;
- контроль точности.
После завершения разбивки составляется документация, подтверждающая выполненные работы.
В дальнейшем строители используют эти отметки как ориентиры при выполнении земляных работ, монтаже фундамента и возведении конструкций.
Стоимость геодезических разбивочных работ
Цена разбивочных работ зависит от нескольких факторов. Универсальной стоимости для всех объектов нет, поскольку каждый участок и проект имеют свои особенности.
На итоговую цену влияют:
- площадь территории;
- сложность объекта;
- количество необходимых точек;
- объём геодезических измерений;
- удалённость объекта;
- необходимость дополнительных проверок.
Например, разбивка небольшого частного дома будет значительно проще, чем работы для промышленного комплекса или многоэтажного здания.
Также стоимость может увеличиваться, если требуется создание сложной геодезической сети, регулярный контроль строительства или выполнение исполнительных съёмок.
При выборе специалистов важно учитывать не только цену, но и опыт, наличие оборудования и качество подготовки документации. Ошибки в геодезии могут обойтись гораздо дороже, чем профессиональное выполнение работ на начальном этапе.
Разбивочные работы в геодезии – это важная часть строительного процесса, которая обеспечивает точное расположение будущего объекта. Благодаря этим мероприятиям проект здания правильно переносится на местность, а строители получают чёткие ориентиры для выполнения работ.
Грамотно выполненная разбивка помогает избежать ошибок, соблюдать проектные размеры и контролировать качество строительства на всех этапах.
Именно поэтому геодезические работы стоит доверять специалистам с опытом и современным оборудованием. От точности их работы напрямую зависит надёжность и долговечность будущего сооружения.
